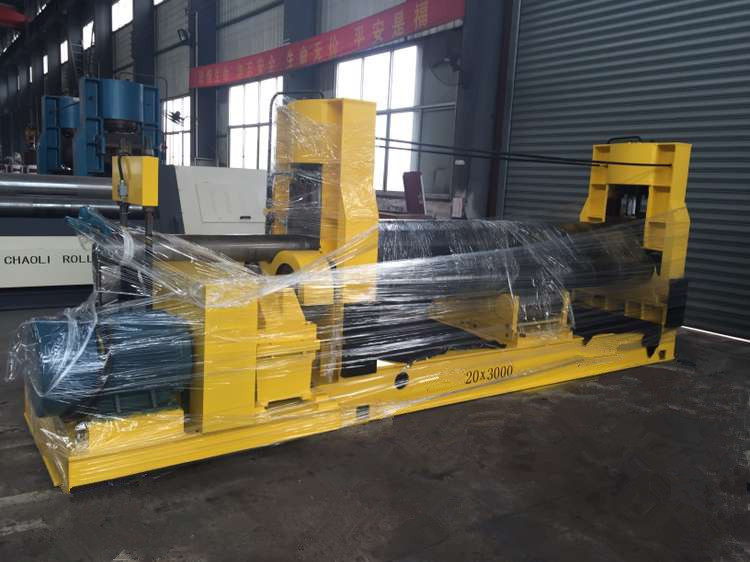

Máquina laminadora de placas hidráulica simétrica de 3 rodillos W11Y

La máquina laminadora hidráulica simétrica de 3 rodillos tiene 3 rodillos dispuestos simétricamente.El rodillo superior está ubicado en el centro de dos rodillos inferiores y es impulsado directamente por cilindros hidráulicos duales para moverse verticalmente.El engranaje de salida en el reductor de velocidad principal se usa para engranar los engranajes de ambos rodillos inferiores para la rotación a fin de proporcionar torque para la placa rodante.La placa de metal se ubica entre tres rodillos de trabajo y, posteriormente, se dobla continuamente bajo la presión del rodillo superior y la rotación de los rodillos inferiores para generar una deformación plástica permanente en la placa para rodar la placa a la forma requerida, como cilindro, cilindro cónico o arco.

La desventaja de la máquina laminadora hidráulica de 3 rodillos es que el extremo de la placa no se puede doblar de manera preliminar, pero se puede realizar un doblado previo durante el redondeo.El movimiento vertical del rollo superior es monitoreado por un sensor de desplazamiento y mostrado por un medidor digital, por lo que el desplazamiento y la posición del rollo superior se pueden observar directamente y, por lo tanto, se aumenta la eficiencia de trabajo y la calidad del producto.
